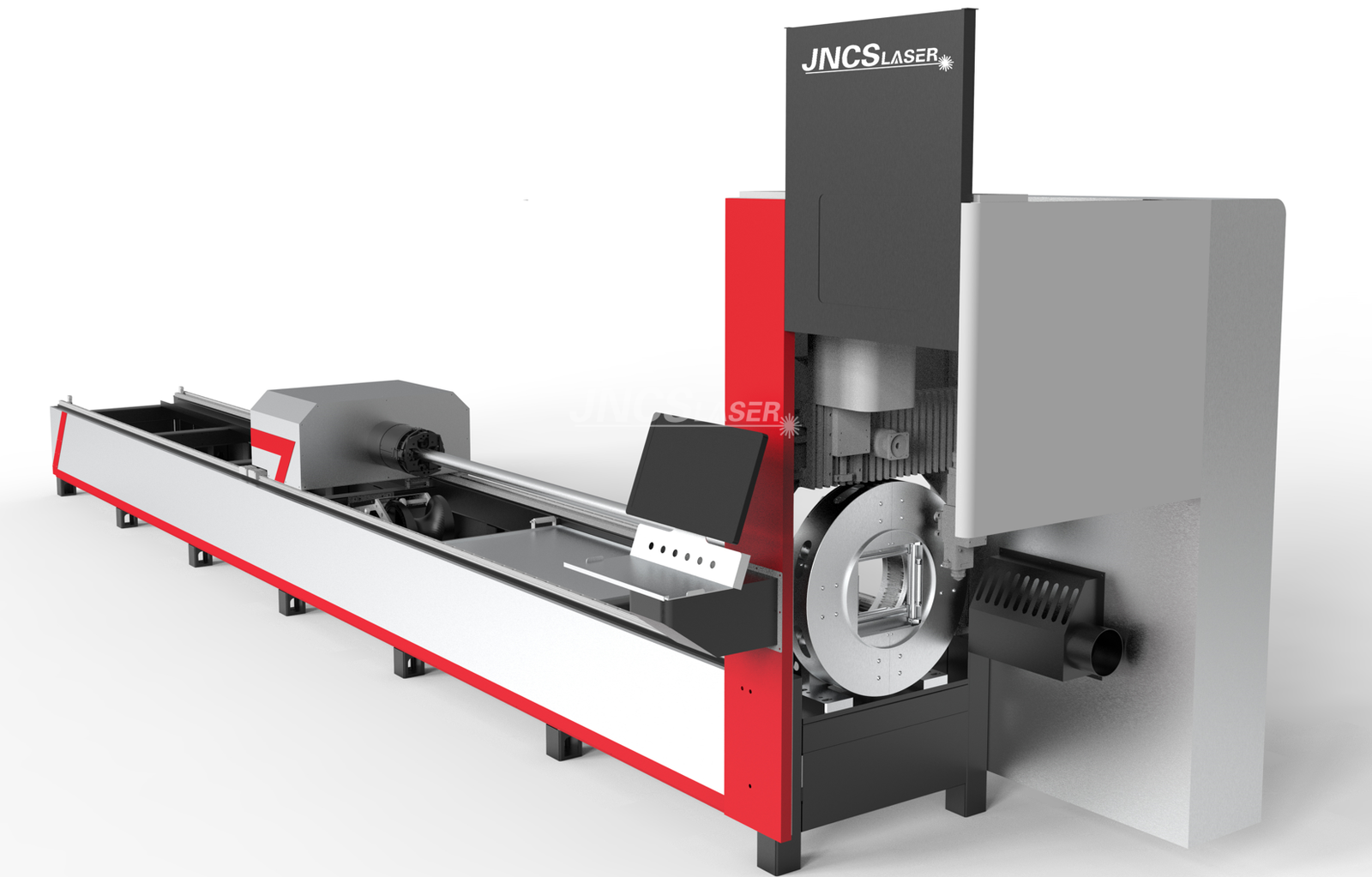

Professional Tube Pipe Fiber Laser Cutting Machine
Tube Pipe Fiber Laser Cutting Machine
Clasificación:
Professional tube and pipe fiber laser cutting machine is a specialized tool designed specifically for cutting round, square, rectangular, or irregular-shaped tubes and pipes with precision and efficiency. It is commonly used in industries such as automotive, aerospace, construction, metal fabrication, and furniture manufacturing. These machines offer high precision, speed, and the ability to cut complex shapes on tubes and pipes of varying thicknesses and diameters.
Caracteristica principal:
- 1) Capable of cutting various tube shapes, including:Round Tubes, Square Tubes,Rectangular Tubes, Elliptical Tubes
- 2)Tube Cutting: Equipped with a rotary attachment or a separate cutting area for tubes and pipes, capable of handling round, square, and rectangular profiles.Typically handles tube diameters from 20 mm to 220 mm
- 3)Equipped with water cooling to maintain laser stability and prevent overheating during prolonged use.
- 4)Auto-Focus Laser Head: Automatically adjusts the focal length for different material thicknesses, ensuring optimal cutting quality without manual intervention.
- 5)Max. Fiber laser sources typically last over 100,000 hours, offering low maintenance and high reliability.
- 6) Comes with CNC (Computer Numerical Control) systems that allow for easy programming and control of complex cutting paths.
Configuraciones de la máquina:
Piezas opcionales de la máquina:
Se utiliza para fijar láminas de metal al cortar. Será elegido por una máquina de gran potencia de 50w 100w.
Es adecuado para cilindros de 5-120 mm de diámetro. Puede soportar un cilindro de 20 kg.
Se puede mover hacia la izquierda y hacia la derecha, hacia adelante y hacia atrás.
El purificador de humo se utiliza principalmente para la purificación del humo y el polvo producidos en procesos de marcado, corte y otros, así como para la recuperación de metales raros y materiales preciosos.
Se pueden poner bolígrafos de 24 piezas.
Diámetro: 80 mm
Parámetros de la máquina:
Modelo | CS220-G6 |
Working Length | 6000mm |
Cutting Diameter | φ20-φ220mm |
Chuck Quantity | Two (front chuck; rear chuck) |
Churk Brand | Beut |
Machine structure | Stable & strong welded bed with high temperature annealing |
Beam | Aviation grade tensile cast aluminum beam |
Fiber Laser Power | 1500W 2000W 3000W 6000W |
Fiber Laser Source | China Max |
Control System | CypCut 3000S system with DSP wireless controller |
Cutting Head | Raytools BM110 auto focus cutting head for 1.5kw 2kw 3kw Raytools BM06K auto focus cutting head for 6kw |
Motor and Drivers | HCFA servo motor 1.8kw+1.3kw +1.3kw+750w+400w |
Liner Guider System | Taiwan Hiwin |
Gear Rack | Taiwan YYC |
Reducer | Japan Shimpo / Jpan Desbore |
Pneumatic Components | Taiwan AirTAC |
Electrical Components | USA Honeywell |
Enfriador de agua | China Hanli |
Electrical components | USA Honeywell |
Lubrication system | Automatic |
Computer | Industry computer |
Tensión de trabajo | 220V 1 phase/ 380v, 3phase, 50hz/60hz (customized) |
Table Load Bearing | 350KG |
Moving Speed | 120m/min |
Position Accuracy | ±0.05mm |
Tamaño del paquete | 8750mm×1450mm×2350mm 2400kg |
Campos aplicables:
La máquina se aplica ampliamente en el procesamiento de chapa, aviación, aeroespacial, electrónica, electrodomésticos, accesorios de metro, automóviles, maquinaria, piezas de precisión, barcos, equipos metalúrgicos, ascensores, electrodomésticos, regalos artesanales, procesamiento de herramientas, decoración, publicidad, metal procesamiento y otros Industria manufacturera y de procesamiento.
Materiales aplicables:
Fiber Laser Cutting Equipment is suitable for metal cutting with Stainless Steel , Mild Steel , Carbon Steel , Alloy Steel Iron Plate, Galvanized Iron,Aluminum Tubes and Pipes, etc.
Pantalla de muestra:
Video Tutorials & Instructional Video:
Cómo jugar Orden:
- ¿Podría por favor informarnos la siguiente información?
- What material will you cut? stainless steel, carbon steel, aluminum etc?
- What is your maximum working area? Standard working area 1500X3000mm. It can be customized.
- ¿Cuál es su espesor de corte máximo para cada tipo de metal?
- If you cut round pipe, square tube, please inform us outside diameter and thickness.
- Nos gustaría recomendarle una máquina de corte por láser adecuada y ofrecerle nuestro mejor precio.
- Will you please tell us your nearest sea port? We would like to check freight fee for you.
- Después de confirmar el modelo de la máquina, la potencia, el precio, la tarifa de flete, infórmenos su Información del destinatario (nombre de la empresa, dirección, contacto, número de teléfono) Nosotros lo harémos Factura de proforma para que juegues orden.
- Puede remitir el pago de acuerdo con la factura proforma.
- La máquina estará lista entre 15 y 20 días hábiles después de su pago.
- Compartiremos con usted fotos y videos de la máquina ya que la máquina está lista.
- Después de confirmar que todo está bien, reservaremos el envío.
- Compartiremos con usted conocimiento de embarque, factura comercial, lista de empaque después del envío.
- Puede operar la máquina de corte por láser de acuerdo con el video del usuario y el manual del usuario.
- If any questions about using, we would like to guide you online.cut
