200W 400W 600W Fiber Optic Transmission Laser Welding Machine

Fiber Optic Transmission Laser Welding Machine

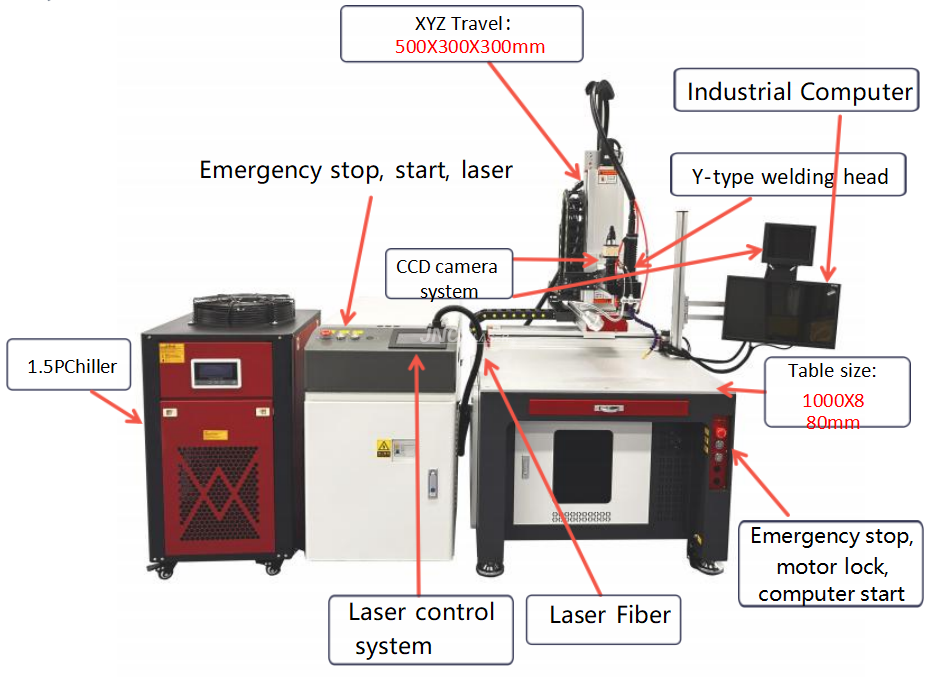

1. A set of YAG laser source
2. One set of optical system
3. One laser optical fiber
4. One set of XYZ electric translation stage
5. One set of LCD display system
6. A set of refrigeration and water flow and temperature detection system
7. One set of CCD camera
8. One set of workbench
9. One water chiller
10. One set of host cabinet
11. One industrial computer
12. One set of Y-type welding head

الميزة الأساسية:

Fiber optic transmission laser welding machine is developed on the basis of YAG laser. The laser generated by YAG is transmitted through high-energy fiber coupling, and finally the laser is welded by focusing mirror. Because the optical fiber has good softness, the welding angle can be adjusted at will, which greatly improves the convenience of operation.
1. It uses imported gold-plated focusing cavity, which has high reflectivity, strong energy, high temperature resistance, corrosion resistance, and ultra- long service life. It can obtain good beam quality and more uniform welding;
2. It is equipped with a 1.5 special chiller, which can meet the requirements of long-term and high-power welding with better stability;
Note: 400W with 3P chiller, 600W with 5P chiller
3. Specialized welding control system, high stability, easy to understand and learn, can realize continuous spot welding, straight line, circle, arc, etc. , and can be programmed arbitrarily;
4. Unique optical system design, stable optical performance;
5. Adopt electric translation stage, high repetitive positioning accuracy, fast welding speed and fast processing speed.

تكوينات الآلة:

معلمات الآلة:

نموذج	CS-200W-CS	CS-400W-CS	CS-600W-CS
Maximum laser power	200W	400W	600W
الطول الموجي بالليزر	1064 نانومتر
Focusing cavity reflector	Ceramic focusing cavity	Dual lamp spotlight cavity	Dual lamp spotlight cavity
Current adjustment range	60-150A
Laser frequency	1-20 هرتز	1-30Hz	1-30Hz
Pulse width	0.1-10 مللي ثانية	0.1-10 مللي ثانية	0.1-10 مللي ثانية
Light spot adjustment range	0.2-2mm	0.3-3mm	0.3-3.5mm
Aiming and positioning	CCD and red pointer
Chiller cooling power	1.5P	3P	5P
Rated power	8 كيلو واط	12KW	16KW
Electricity demand	380V±5V 50Hz/40A 220V±5V 50Hz/60A	380V±5V 50Hz/40A	380V±5V 50Hz/40A
XYZ Travel	500×300×300mm
Position accuracy	0.05mm
Repeatability	0.05mm
Maximum movement speed	150mm/s
working desk size	1000×800mm
Optional components	Servo/stepper, rotary axis

Video Tutorials & Instructional Video:

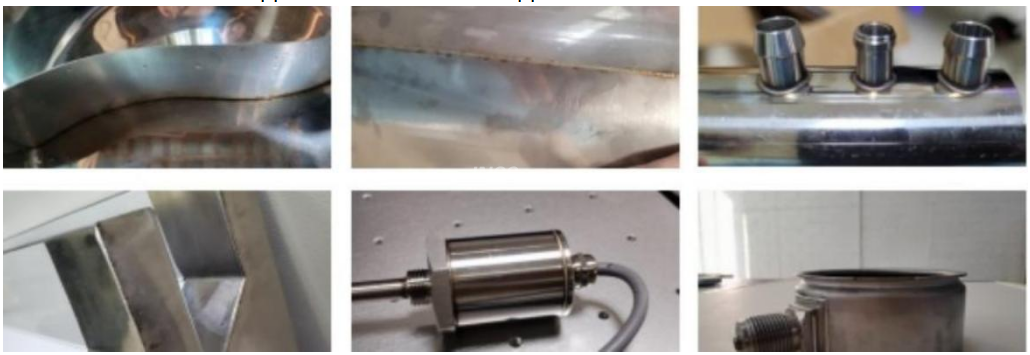

عرض العينة:

تطبيق الجهاز:

It is suitable for welding of titanium, nickel, tin, zinc, copper, aluminum, chromium, gold, silver and other metals and their alloys, steel, kovar and other alloys between the same materials, and can also be used for welding of copper-nickel, nickel-titanium, copper-titanium, brass-copper, low carbon steel-copper and other dissimilar metals.

ترتيب كيفية اللعب:

هل يمكنك إبلاغنا بالمعلومات أدناه؟

ما هي المواد التي سوف لحامها؟ سالفولاذ المقاوم للصدأ والحديد والكربون الصلب والألمنيوم والصفائح المجلفنة؟
ما هي سماكة اللحام لكل نوع من المعادن؟

نود أن نوصيك بقدرة لحام ليزر مناسبة 1kw 1.5kw 2kw وفقًا لذلك ونقدم لك أفضل سعر لدينا.
هل ستشحن الآلة عن طريق البحر ، عن طريق الجو؟ لذا ، من فضلك قل لنا أقرب ميناء بحري لك. نود التحقق من رسوم الشحن بالنسبة لك.
بعد تأكيد طراز الماكينة ، الطاقة ، السعر ، رسوم الشحن ، يرجى إبلاغنا معلومات المرسل إليه (اسم الشركة ، العنوان ، جهة الاتصال ، رقم الهاتف) سنقوم الفاتورة الأولية لتلعب النظام.
يمكنك تحويل الدفعة وفقًا للفاتورة الأولية.
ستكون الآلة جاهزة خلال 10-12 يوم عمل بعد الدفع.
سنشارك معك الصور ومقاطع الفيديو الآلية نظرًا لأن الجهاز جاهز.
بعد التأكيد على أن كل شيء على ما يرام ، سنقوم بحجز الشحنة.
سنطلعك على بوليصة الشحن والفاتورة التجارية وقائمة التعبئة بعد الشحن.
يمكنك تشغيل آلة اللحام بالليزر وفقًا لفيديو المستخدم ودليل المستخدم.
إذا كانت لديك أي أسئلة حول الاستخدام ، فنحن نرغب في إرشادك عبر الإنترنت.
